モバイルでの画像解像度の向上

モバイルでの機械学習超解像による画像解像度の向上

前処理と後処理を含むモデルを使用して、ONNX Runtime Mobileを使用して画像解像度を向上させるアプリケーションを構築する方法を学びます。

このチュートリアルを使用して、AndroidまたはiOS用のアプリケーションを構築できます。

アプリケーションは画像入力を取得し、ボタンがクリックされると超解像操作を実行し、以下のスクリーンショットのように、解像度が向上した画像を下に表示します。

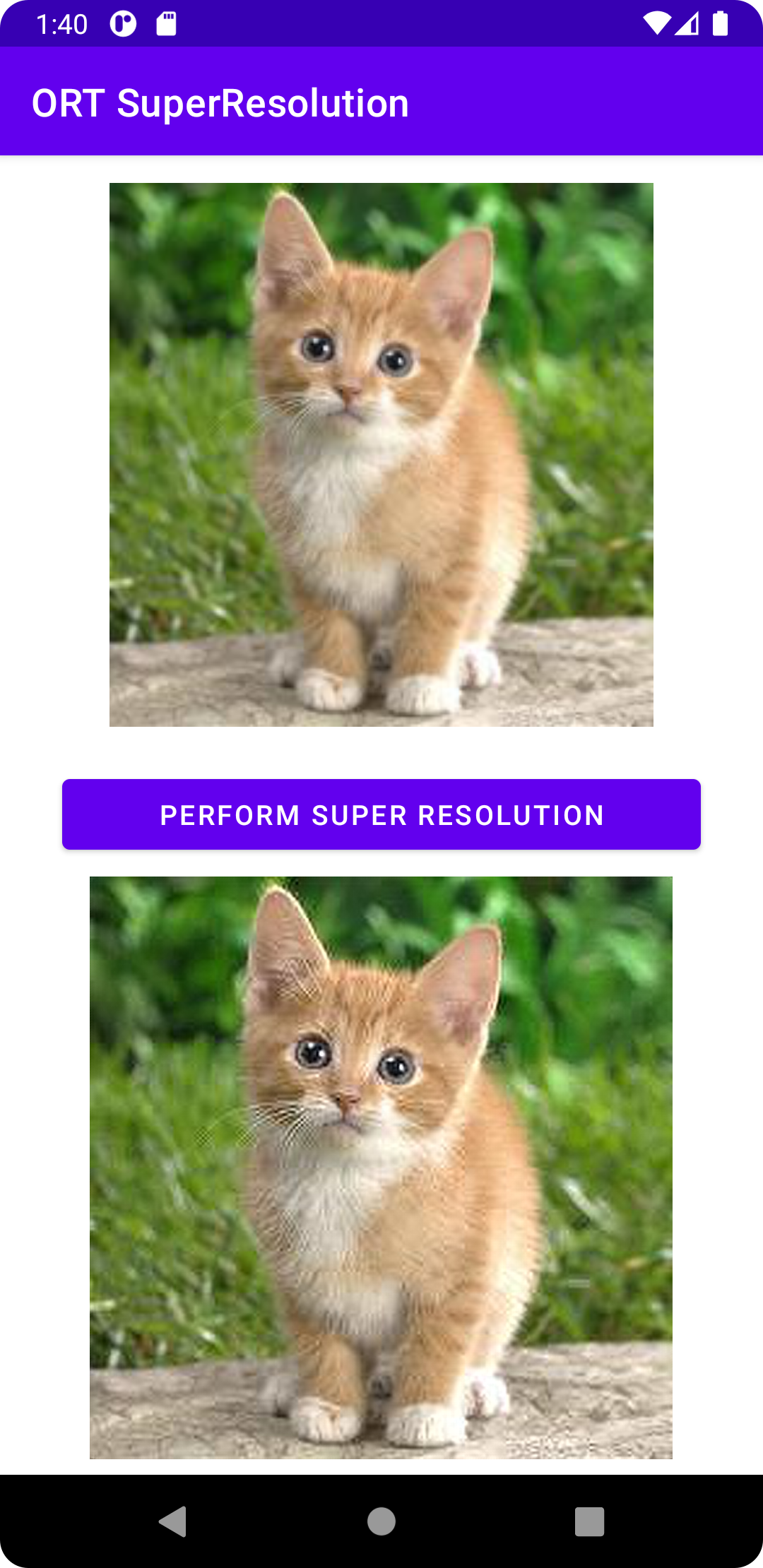

猫の超解像

モデルを準備する

このチュートリアルで使用される機械学習モデルは、このページの下部で参照されているPyTorchチュートリアルで使用されているモデルに基づいています。

PyTorchモデルをONNX形式にエクスポートし、前処理と後処理を追加する便利なPythonスクリプトを提供します。

このスクリプトを実行する前に、以下のpythonパッケージをインストールします：
Terminal window
```
pip install torch
pip install pillow
pip install onnx
pip install onnxruntime
pip install --index-url https://aiinfra.pkgs.visualstudio.com/PublicPackages/_packaging/ORT-Nightly/pypi/simple/ onnxruntime-extensions
```
バージョンに関する注意：最良の超解像結果は、ONNX opset 18（アンチエイリアシングを備えたResize演算子のサポート）で達成されます。これはonnx 1.13.0とonnxruntime 1.14.0以降でサポートされています。onnxruntime-extensionsパッケージはプレリリースバージョンです。リリースバージョンはまもなく利用可能になります。

次に、onnxruntime-extensions GitHubリポジトリからスクリプトとテスト画像をダウンロードします（このリポジトリをまだクローンしていない場合）：

curl https://raw.githubusercontent.com/microsoft/onnxruntime-extensions/main/tutorials/superresolution_e2e.py > superresolution_e2e.py
curl https://raw.githubusercontent.com/microsoft/onnxruntime-extensions/main/tutorials/data/super_res_input.png > data/super_res_input.png

スクリプトを実行してコアモデルをエクスポートし、前処理と後処理を追加します
Terminal window
```
python superresolution_e2e.py
```

スクリプトが実行された後、スクリプトを実行した場所のフォルダに2つのONNXファイルが表示されるはずです：

pytorch_superresolution.onnx
pytorch_superresolution_with_pre_and_post_processing.onnx

2つのモデルをnetronに読み込むと、2つの間の入力と出力の違いがわかります。下の最初の2つの画像は、入力がチャネルデータのバッチである元のモデルを示しており、次の2つは入力と出力が画像バイトであることを示しています。

前処理と後処理なしのONNXモデル

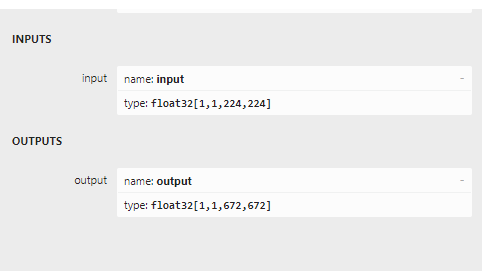

前処理と後処理なしのONNXモデルの入力と出力

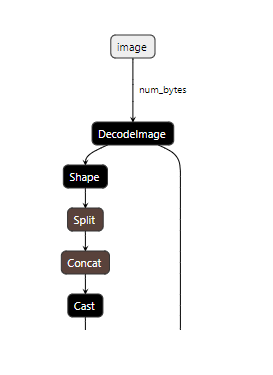

前処理と後処理ありのONNXモデル

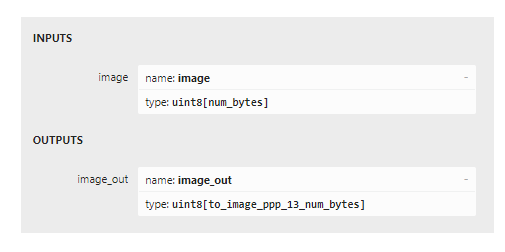

前処理と後処理ありのONNXモデルの入力と出力

アプリケーションコードを作成する時が来ました。

Androidアプリ

前提条件

Android Studio Dolphin 2021.3.1 Patch +（Mac/Windows/Linuxにインストール）
Android SDK 29+
Android NDK r22+
AndroidデバイスまたはAndroidエミュレーター

サンプルコード

GitHubでAndroid超解像アプリの完全なソースコードを見つけることができます。

ソースコードからアプリを実行するには、上記のリポジトリをクローンし、build.gradleファイルをAndroid studioに読み込み、ビルドして実行します！

アプリを段階的にビルドするには、以下のセクションに従ってください。

ゼロからコードを作成する

プロジェクトのセットアップ

Android studioでPhone and Tablet用の新しいプロジェクトを作成し、空白テンプレートを選択します。アプリケーションをsuper_resolutionまたは類似の名前にします。

依存関係

アプリのbuild.gradleに次の依存関係を追加します：

implementation 'com.microsoft.onnxruntime:onnxruntime-android:latest.release'
implementation 'com.microsoft.onnxruntime:onnxruntime-extensions-android:latest.release'

プロジェクトリソース

モデルファイルを生リソースとして追加する

src/main/resフォルダーにrawというフォルダーを作成し、ONNXモデルをrawフォルダーに移動またはコピーします。
テスト画像をアセットとして追加する

メインプロジェクトフォルダーにassetsというフォルダーを作成し、超解像を実行する画像をtest_superresolution.pngというファイル名でそのフォルダーにコピーします

メインアプリケーションクラスコード

MainActivity.ktというファイルを作成し、以下のコードを追加します。

インポートステートメントを追加する

import ai.onnxruntime.*
import ai.onnxruntime.extensions.OrtxPackage
import android.annotation.SuppressLint
import android.os.Bundle
import android.widget.Button
import android.widget.ImageView
import android.widget.Toast
import androidx.activity.*
import androidx.appcompat.app.AppCompatActivity
import kotlinx.android.synthetic.main.activity_main.*
import kotlinx.coroutines.*
import java.io.InputStream
import java.util.*
import java.util.concurrent.ExecutorService
import java.util.concurrent.Executors

メインアクティビティクラスを作成し、クラス変数を追加する

class MainActivity : AppCompatActivity() {
    private var ortEnv: OrtEnvironment = OrtEnvironment.getEnvironment()
    private lateinit var ortSession: OrtSession
    private var inputImage: ImageView? = null
    private var outputImage: ImageView? = null
    private var superResolutionButton: Button? = null

    ...
}

onCreate()メソッドを追加する

ここでONNX Runtimeセッションを初期化します。セッションは、アプリケーションで推論を実行するために使用されるモデルへの参照を保持します。また、セッションオプションパラメータを受け取り、ここで異なる実行プロバイダー（NNAPIなどのハードウェアアクセラレータ）を指定できます。この場合、デフォルトでCPUで実行します。ただし、モデルの入力と出力にある画像エンコーディングおよびデコーディング演算子が見つかるカスタム演算子ライブラリを登録します。

 override fun onCreate(savedInstanceState: Bundle?) {
     super.onCreate(savedInstanceState)
     setContentView(R.layout.activity_main)

     inputImage = findViewById(R.id.imageView1)
     outputImage = findViewById(R.id.imageView2);
     superResolutionButton = findViewById(R.id.super_resolution_button)
     inputImage?.setImageBitmap(
         BitmapFactory.decodeStream(readInputImage())
     );

     // Ortセッションを初期化し、カスタム演算子を含むonnxruntime拡張パッケージを登録します。
     // 注：これらは入力画像を元のモデルが要求する形式にデコードし、
     // モデル出力をpng形式にエンコードするために使用されます
     val sessionOptions: OrtSession.SessionOptions = OrtSession.SessionOptions()
     sessionOptions.registerCustomOpLibrary(OrtxPackage.getLibraryPath())
     ortSession = ortEnv.createSession(readModel(), sessionOptions)

     superResolutionButton?.setOnClickListener {
         try {
             performSuperResolution(ortSession)
             Toast.makeText(baseContext, "Super resolution performed!", Toast.LENGTH_SHORT)
                 .show()
         } catch (e: Exception) {
             Log.e(TAG, "Exception caught when perform super resolution", e)
             Toast.makeText(baseContext, "Failed to perform super resolution", Toast.LENGTH_SHORT)
                 .show()
         }
     }
 }

onDestroyメソッドを追加する

 override fun onDestroy() {
     super.onDestroy()
     ortEnv.close()
     ortSession.close()
 }

updateUIメソッドを追加する

private fun updateUI(result: Result) {
    outputImage?.setImageBitmap(result.outputBitmap)
}

readModelメソッドを追加する

このメソッドは、リソースフォルダーからONNXモデルを読み取ります。

private fun readModel(): ByteArray {
    val modelID = R.pytorch_superresolution_with_pre_post_processing_op18
    return resources.openRawResource(modelID).readBytes()
}

入力画像を読み取るメソッドを追加する

このメソッドは、アセットフォルダーからテスト画像を読み取ります。現在、アプリケーションに組み込まれている固定画像を読み取ります。サンプルはまもなく拡張され、カメラまたはカメラロールから直接画像を読み取るようになります。
```
private fun readInputImage(): InputStream {
    return assets.open("test_superresolution.png")
}
```
推論を実行するメソッドを追加する

このメソッドは、アプリケーションの中核であるメソッドSuperResPerformer.upscale()を呼び出します。これは、モデルで推論を実行するメソッドです。このコードは次のセクションに示されています。
```
 private fun performSuperResolution(ortSession: OrtSession) {
     var superResPerformer = SuperResPerformer()
     var result = superResPerformer.upscale(readInputImage(), ortEnv, ortSession)
     updateUI(result);
 }
```

TAGオブジェクトを追加する

companion object {
    const val TAG = "ORTSuperResolution"
}

モデル推論クラスコード

SuperResPerformer.ktというファイルを作成し、以下のコードスニペットを追加します。

インポートを追加する

import ai.onnxruntime.OnnxJavaType
import ai.onnxruntime.OrtSession
import ai.onnxruntime.OnnxTensor
import ai.onnxruntime.OrtEnvironment
import android.graphics.Bitmap
import android.graphics.BitmapFactory
import java.io.InputStream
import java.nio.ByteBuffer
import java.util.*

結果クラスを作成する

internal data class Result(
    var outputBitmap: Bitmap? = null
) {}

超解像パフォーマークラスを作成する

このクラスとそのメイン関数upscaleは、ONNX Runtimeへの呼び出しの大部分が存在する場所です。

OrtEnvironmentシングルトンは、環境のプロパティと設定されたログレベルを維持します
OnnxTensor.createTensor()は、入力画像バイトで構成されるテンソルを作成するために使用され、モデルへの入力として適切です
OnnxJavaType.UINT8は、入力テンソルのByteBufferのデータ型です
OrtSession.run()は、モデルで推論（予測）を実行して、出力のアップスケールされた画像を取得します

internal class SuperResPerformer(
) {

    fun upscale(inputStream: InputStream, ortEnv: OrtEnvironment, ortSession: OrtSession): Result {
        var result = Result()

        // ステップ1: 画像をバイト配列（生画像バイト）に変換
        val rawImageBytes = inputStream.readBytes()

        // ステップ2: バイト配列の形状を取得し、ortテンソルを作成
        val shape = longArrayOf(rawImageBytes.size.toLong())

        val inputTensor = OnnxTensor.createTensor(
            ortEnv,
            ByteBuffer.wrap(rawImageBytes),
            shape,
            OnnxJavaType.UINT8
        )
        inputTensor.use {
            // ステップ3: ort推論セッション実行を呼び出す
            val output = ortSession.run(Collections.singletonMap("image", inputTensor))

            // ステップ4: 出力分析
            output.use {
                val rawOutput = (output?.get(0)?.value) as ByteArray
                val outputImageBitmap =
                    byteArrayToBitmap(rawOutput)

                // ステップ5: 出力結果を設定
                result.outputBitmap = outputImageBitmap
            }
        }
        return result
    }

アプリをビルドして実行する

Android studio内で：

Build -> Make Projectを選択
Run -> app

アプリはデバイスエミュレーターで実行されます。Androidデバイスに接続して、デバイスでアプリを実行します。

iOSアプリ

前提条件

Xcode 13.0以上をインストール（できれば最新バージョン）
iOSデバイスまたはiOSシミュレーター
Xcodeコマンドラインツールxcode-select --install
CocoaPods sudo gem install cocoapods
有効なApple Developer ID（デバイスで実行する予定の場合）

サンプルコード

GitHubでiOS超解像アプリの完全なソースコードを見つけることができます。

ソースコードからアプリを実行するには：

onnxruntime-inference-examplesリポジトリをクローンする

git clone https://github.com/microsoft/onnxruntime-inference-examples
cd onnxruntime-inference-examples/mobile/examples/super_resolution/ios

必要なpodファイルをインストールする
Terminal window
```
pod install
```
XCodeで生成されたORTSuperResolution.xcworkspaceファイルを開く

（オプション：デバイスで実行する場合にのみ必要）開発チームを選択
アプリケーションを実行する

iOSデバイスまたはシミュレーターを接続し、アプリをビルドして実行します

Perform Super Resolutionボタンをクリックして、アプリの動作を確認します

アプリを段階的に開発するには、以下のセクションに従ってください。

ゼロからコードを作成する

プロジェクトを作成する

APPテンプレートを使用してXCodeで新しいプロジェクトを作成します

依存関係

以下のpodsをインストールします：

  # OrtSuperResolution用のPods
  pod 'onnxruntime-c'

  # プレリリースバージョンのpods
  pod 'onnxruntime-extensions-c', '0.5.0-dev+261962.e3663fb'

プロジェクトリソース

モデルファイルをプロジェクトに追加する

このチュートリアルの最初に生成されたモデルファイルをプロジェクトフォルダーのルートにコピーします。
テスト画像をアセットとして追加する

超解像を実行する画像をプロジェクトフォルダーのルートにコピーします。

メインアプリ

ORTSuperResolutionApp.swiftというファイルを開き、以下のコードを追加します：

import SwiftUI

@main
struct ORTSuperResolutionApp: App {
    var body: some Scene {
        WindowGroup {
            ContentView()
        }
    }
}

コンテンツビュー

ContentView.swiftというファイルを開き、以下のコードを追加します：

import SwiftUI

struct ContentView: View {
    @State private var performSuperRes = false

    func runOrtSuperResolution() -> UIImage? {
        do {
            let outputImage = try ORTSuperResolutionPerformer.performSuperResolution()
            return outputImage
        } catch let error as NSError {
            print("Error: \(error.localizedDescription)")
            return nil
        }
    }

    var body: some View {
        ScrollView {
            VStack {
                VStack {
                    Text("ORTSuperResolution").font(.title).bold()
                        .frame(width: 400, height: 80)
                        .border(Color.purple, width: 4)
                        .background(Color.purple)

                    Text("Input low resolution image: ").frame(width: 350, height: 40, alignment:.leading)

                    Image("cat_224x224").frame(width: 250, height: 250)

                    Button("Perform Super Resolution") {
                        performSuperRes.toggle()
                    }

                    if performSuperRes {
                        Text("Output high resolution image: ").frame(width: 350, height: 40, alignment:.leading)

                        if let outputImage = runOrtSuperResolution() {
                            Image(uiImage: outputImage)
                        } else {
                            Text("Unable to perform super resolution. ").frame(width: 350, height: 40, alignment:.leading)
                        }
                    }
                    Spacer()
                }
            }
            .padding()
        }
    }
}

struct ContentView_Previews: PreviewProvider {
    static var previews: some View {
        ContentView()
    }
}

Swift / Objective Cブリッジヘッダー

ORTSuperResolution-Bridging-Header.hというファイルを作成し、以下のインポートステートメントを追加します：

#import "ORTSuperResolutionPerformer.h"

超解像コード

ORTSuperResolutionPerformer.hというファイルを作成し、以下のコードを追加します：

#ifndef ORTSuperResolutionPerformer_h
#define ORTSuperResolutionPerformer_h

#import <Foundation/Foundation.h>
#import <UIKit/UIKit.h>

NS_ASSUME_NONNULL_BEGIN

@interface ORTSuperResolutionPerformer : NSObject

+ (nullable UIImage*)performSuperResolutionWithError:(NSError**)error;

@end

NS_ASSUME_NONNULL_END

#endif

ORTSuperResolutionPerformer.mmというファイルを作成し、以下のコードを追加します：

#import "ORTSuperResolutionPerformer.h"
#import <Foundation/Foundation.h>
#import <UIKit/UIKit.h>

#include <array>
#include <cstdint>
#include <stdexcept>
#include <string>
#include <vector>

#include <onnxruntime_cxx_api.h>
#include <onnxruntime_extensions.h>


@implementation ORTSuperResolutionPerformer

+ (nullable UIImage*)performSuperResolutionWithError:(NSError **)error {

    UIImage* output_image = nil;

    try {

        // カスタム演算子を登録

        const auto ort_log_level = ORT_LOGGING_LEVEL_INFO;
        auto ort_env = Ort::Env(ort_log_level, "ORTSuperResolution");
        auto session_options = Ort::SessionOptions();

        if (RegisterCustomOps(session_options, OrtGetApiBase()) != nullptr) {
            throw std::runtime_error("RegisterCustomOps failed");
        }

        // ステップ1: モデルを読み込む

        NSString *model_path = [NSBundle.mainBundle pathForResource:@"pt_super_resolution_with_pre_post_processing_opset16"
                                                            ofType:@"onnx"];
        if (model_path == nullptr) {
            throw std::runtime_error("Failed to get model path");
        }

        // ステップ2: Ort推論セッションを作成

        auto sess = Ort::Session(ort_env, [model_path UTF8String], session_options);

        // 入力画像を読み込む

        // 注：PNGファイルを混乱させないようにXcode設定を設定する必要があります：
        // "Build Settings"で：
        // - "Compress PNG Files"を"No"に設定
        // - "Remove Text Metadata From PNG Files"を"No"に設定
        NSString *input_image_path =
        [NSBundle.mainBundle pathForResource:@"cat_224x224" ofType:@"png"];
        if (input_image_path == nullptr) {
            throw std::runtime_error("Failed to get image path");
        }

        // ステップ3: 入力テンソルと入出力名を準備

        NSMutableData *input_data =
        [NSMutableData dataWithContentsOfFile:input_image_path];
        const int64_t input_data_length = input_data.length;
        const auto memoryInfo =
        Ort::MemoryInfo::CreateCpu(OrtDeviceAllocator, OrtMemTypeCPU);

        const auto input_tensor = Ort::Value::CreateTensor(memoryInfo, [input_data mutableBytes], input_data_length,
                                                        &input_data_length, 1, ONNX_TENSOR_ELEMENT_DATA_TYPE_UINT8);

        constexpr auto input_names = std::array{"image"};
        constexpr auto output_names = std::array{"image_out"};

        // ステップ4: 推論セッション実行を呼び出す

        const auto outputs = sess.Run(Ort::RunOptions(), input_names.data(),
                                    &input_tensor, 1, output_names.data(), 1);
        if (outputs.size() != 1) {
            throw std::runtime_error("Unexpected number of outputs");
        }

        // ステップ5: モデル出力を分析

        const auto &output_tensor = outputs.front();
        const auto output_type_and_shape_info = output_tensor.GetTensorTypeAndShapeInfo();
        const auto output_shape = output_type_and_shape_info.GetShape();

        if (const auto output_element_type =
            output_type_and_shape_info.GetElementType();
            output_element_type != ONNX_TENSOR_ELEMENT_DATA_TYPE_UINT8) {
            throw std::runtime_error("Unexpected output element type");
        }

        const uint8_t *output_data_raw = output_tensor.GetTensorData<uint8_t>();

        // ステップ6: 生バイトをNSDataに変換し、表示可能なUIImageとして返す

        NSData *output_data = [NSData dataWithBytes:output_data_raw length:(output_shape[0])];
        output_image = [UIImage imageWithData:output_data];

    } catch (std::exception &e) {
        NSLog(@"%s error: %s", __FUNCTION__, e.what());

        static NSString *const kErrorDomain = @"ORTSuperResolution";
        constexpr NSInteger kErrorCode = 0;
        if (error) {
            NSString *description =
            [NSString stringWithCString:e.what() encoding:NSASCIIStringEncoding];
            *error =
            [NSError errorWithDomain:kErrorDomain
                                code:kErrorCode
                            userInfo:@{NSLocalizedDescriptionKey : description}];
        }
        return nullptr;
    }

    if (error) {
        *error = nullptr;
    }
    return output_image;
}

@end

アプリをビルドして実行する

XCodeで、三角形のビルドアイコンを選択してアプリをビルドして実行します！

リソース

元のPyTorchチュートリアル

モバイルでの画像解像度の向上

モバイルでの機械学習超解像による画像解像度の向上

目次

モデルを準備する

Androidアプリ

前提条件

サンプルコード

ゼロからコードを作成する

プロジェクトのセットアップ

依存関係

プロジェクトリソース

メインアプリケーションクラスコード

モデル推論クラスコード

アプリをビルドして実行する

iOSアプリ

前提条件

サンプルコード

ゼロからコードを作成する

プロジェクトを作成する

依存関係

プロジェクトリソース

メインアプリ

コンテンツビュー

Swift / Objective Cブリッジヘッダー

超解像コード

アプリをビルドして実行する

リソース
